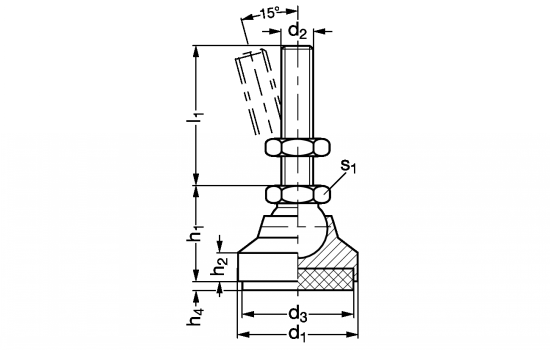

35-40 PIED À ROTULE ACIER, AVEC PATIN ANTIVIBRATOIRE, À TIGE FILETÉE
| Fabricant | EMILE MAURIN |
|---|---|
| Désignation | 35-40 PIED À ROTULE ACIER, AVEC PATIN ANTIVIBRATOIRE, À TIGE FILETÉE - 35-402-32-50 |
| Référence fabricant | 35-402-32-50 |
| d1 (mm) | 32 |
| d2 | M 10 |
| d3 (mm) | 30 |
| l1 (mm) | 50 |
| h1 (mm) | 29 |
| h2 (mm) | 11 |
|---|---|
| h3 (mm) | 10,5 |
| h4 pour pression (0 n/mm²) | 5,5 |
| h4 pour pression (0,4 n/mm²) | 4,3 |
| h4 pour pression (0,6 n/mm²) | 3,4 |
| s1 (mm) | 16 |
| Charge (N) | 280 |
产品选择
商品描述
MATIERE
• Acier 5.8 zingué, chromaté bleu.
• Patin antivibratoire en élastomère gris (Sylomer V12).
UTILISATION
• La charge indiquée dans le tableau est une recommandation indiquant jusqu'à quelle charge statique permanente le pied antivibratoire doit être utilisé.
• Cette charge correspond à une pression de surface de 0,4 N/mm2, avec laquelle le matériau atteint ses propriétés dynamiques optimales d'amortissement.
• On tiendra compte qu'il arrive, avec la contrainte dynamique, d'avoir une charge additionnelle portant la pression de surface jusqu'à 0,6 N/mm2.
