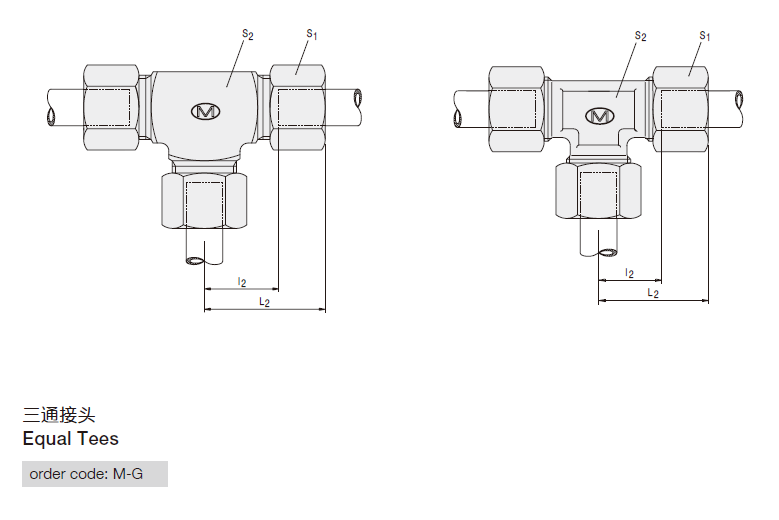

三通接头

CAD 模型

询价

产品选择

Index	Selector	钢管外径(mm)	系列	S1 (mm)	S2 (mm)	L2 (mm)	l2 (mm)	千克/100件	型号
1	1	4	LL 100[400]	10	9	21	11	2.9	M-G 4-LL
2	2	6	LL 100[400]	12	11	21	9.5	3.8	M-G 6-LL
3	3	8	LL 100[400]	14	12	23	11.5	5.1	M-G 8-LL
4	4	6	L 500[2200]	14	12	27	12	7.1	M-G 6-L
5	5	8	L 500[2200]	17	14	29	14	10.1	M-G 8-L
6	6	10	L 500[2200]	19	17	30	15	13	M-G 10-L
7	7	12	400[1700]	22	19	32	17	17.7	M-G 12-L
8	8	15	400[1700]	27	24	36	21	23.2	M-G 15-L
9	9	18	400[1700]	32	27	40	23.5	35.4	M-G 18-L
10	10	22	250[1100]	36	32	44	27.5	44.3	M-G 22-L
11	11	28	250[1100]	41	41	47	30.5	61.1	M-G 28-L
12	12	35	250[1100]	50	46	56	34.5	90.1	M-G 35-L
13	13	42	250[1100]	60	55	63	40	136.8	M-G 42-L
14	14	6	S 800[3400]	17	14	31	16	12	M-G 6-S
15	15	8	S 800[3400]	19	17	32	17	15.7	M-G 8-S
16	16	10	S 800[3400]	22	19	34	17.5	21.2	M-G 10-S
17	17	12	630[2700]	24	22	35	18.5	28.5	M-G 12-S
18	18	14	630[2700]	27	24	38	22	28.5	M-G 14-S
19	19	16	630[2700]	30	27	43	24.5	35.9	M-G 16-S
20	20	20	400[1700]	36	32	48	26.5	55.8	M-G 20-S
21	21	25	400[1700]	46	41	54	30	106.7	M-G 25-S
22	22	30	400[1700]	50	46	62	35.5	134.9	M-G 30-S
23	23	38	400[1700]	60	55	72	41	202.2	M-G 38-S

螺母卡套

生产的卡套式、焊接式、扩口式管件及钢丝编织、不锈钢编织胶管总成和总成接头在以油、气为介质的各类高、中、低压管路系统中大量使用。
