A1-46 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 0,6

Fabricant	MICHAUD CHAILLY
Désignation	A1-46 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 0,6 - A1-46-25-25
Référence fabricant	A1-46-25-25
Rapport	1 : 1
Nombre de dents	25

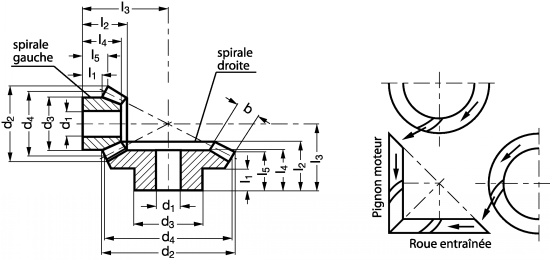

d1 H7 (mm)	6
d2 (mm)	23,3
d3 (mm)	19
d4 (mm)	22,5

b (mm)	6
l1 (mm)	7,2
l2 (mm)	13,4
l3 (mm)	20
l4 (mm)	12
l5 (mm)	9,2
Couple (Nm)	2,1
Poids (g)	50

CAD 模型

询价

产品选择

Index	Selector	Référence fabricant	Désignation	Rapport	Nombre de dents	d1 H7 (mm)	d2 (mm)	d3 (mm)	d4 (mm)	b (mm)	l1 (mm)	l2 (mm)	l3 (mm)	l4 (mm)	l5 (mm)	Couple (Nm)	Poids (g)
1	1	A1-46-25-25	A1-46 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 0,6 - A1-46-25-25	1 : 1	25	6	23,3	19	22,5	6	7,2	13,4	20	12	9,2	2,1	50
2	2	A1-46-30-30	A1-46 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 0,6 - A1-46-30-30	1 : 1	30	8	27,8	22	27	7	7,0	14,9	23	13	9,9	3	75
3	3	A1-46-35-35	A1-46 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 0,6 - A1-46-35-35	1 : 1	35	8	32,3	25	31,5	8	7,2	16,3	26	15	10,6	3,5	116
4	4	A1-46-22-33	A1-46 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 0,6 - A1-46-22-33	1,5 : 1	22/33	6/8	20,8/30,3	17/20	19,8/29,7	7/7	7/8	14,3/15,5	23/21	13/14	8,5/11,6	2,2	116
5	5	A1-46-22-44	A1-46 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 0,6 - A1-46-22-44	2 : 1	22/44	6/10	20,8/40,1	16/25	19,8/39,6	8/8	7,4/8	15,6/17,2	28/23	15/15	8,5/13,6	2,3	116
6	6	A1-46-22-55	A1-46 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 0,6 - A1-46-22-55	2,5 : 1	22/55	6/10	20,9/49,9	16/30	19,8/49,5	10/10	6,8/8	16,7/19,3	32/25	16/16	7,5/15,6	2,6	172
7	7	A1-46-20-60	A1-46 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 0,6 - A1-46-20-60	3 : 1	20/60	6/10	19,1/54,3	15/45	18/54	10/10	7,5/8	17/19,7	35/25	17/16	8,2/16,6	2,1	175

商品描述

Engrenage spiro-conique en acier Module 0,6 - modèle A1-46- Couple spiro-conique

Matières
• Acier 42CrMo4.

Caractéristiques
• Denture spirale cyclo-palloide.
• Flancs de dents trempés par induction.
• Qualité de denture : 8 DIN 3967.
• Angle des axes : 90°.
• Moyeux et alésages non trempés.

Utilisation
• Les roues fonctionnent par paire au rapport indiqué dans le tableau.
• L'ensemble de ces deux roues forme un engrenage

Sur demande
• Livrable avec rainure de clavette.

文件

Engrenage spiro-conique en acier - A1-46
