A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0

Fabricant	MICHAUD CHAILLY
Désignation	A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0 - A1-47-20-20
Référence fabricant	A1-47-20-20
Rapport	1 : 1
Nombre de dents	20

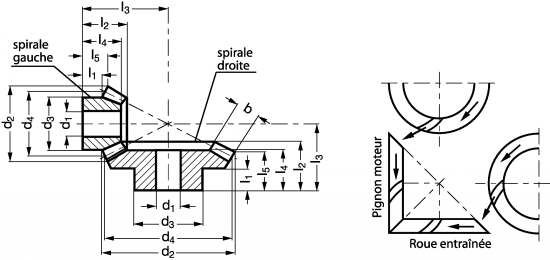

d1 H7 (mm)	8
d2 (mm)	31,40
d3 (mm)	25
d4 (mm)	30

b (mm)	8
l1 (mm)	8,4
l2 (mm)	17,30
l3 (mm)	26
l4 (mm)	15
l5 (mm)	11,70
Couple (Nm)	6,3
Poids (g)	112

CAD 模型

询价

产品选择

Index	Selector	Référence fabricant	Désignation	Rapport	Nombre de dents	d1 H7 (mm)	d2 (mm)	d3 (mm)	d4 (mm)	b (mm)	l1 (mm)	l2 (mm)	l3 (mm)	l4 (mm)	l5 (mm)	Couple (Nm)	Poids (g)
1	1	A1-47-20-20	A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0 - A1-47-20-20	1 : 1	20	8	31,40	25	30	8	8,4	17,30	26	15	11,70	6,3	112
2	3	A1-47-25-25	A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0 - A1-47-25-25	1 : 1	25	10	38,90	25	37,50	10	8	19	30	16	11,90	10	155
3	4	A1-47-30-30	A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0 - A1-47-30-30	1 : 1	30	10	46,40	30	45	12	8	21,70	35	19	13,20	14,3	278
4	5	A1-47-20-30	A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0 - A1-47-20-30	1,5 : 1	20/30	8/10	31,6/46,3	25/30	30/45	10/10	8/8	18,3/19,5	32/28	17/17	10/14	8,1	166
5	6	A1-47-13-21	A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0 - A1-47-13-21	1,615 : 1	13/21	8/10	20,27/31,06	16/20	18,57/30	5/5	8,2/6	13,78/12,2	24/18	12/10,5	9,53/9,57	2,4	45
6	7	A1-47-20-40	A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0 - A1-47-20-40	2 : 1	20/40	8/12	31,80/60,9	25/40	30/60	12/12	8/8	20,2/21,2	39/30	1918	9,4/15,9	9,8	323
7	8	A1-47-15-31	A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0 - A1-47-15-31	2,066 : 1	15/31	8/10	23,57/45,88	19/24	21,77/45	7/7	6/8	13,24/16,56	29/23,5	13,24/14,06	6,94/13,51	3,6	112
8	9	A1-47-20-50	A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0 - A1-47-20-50	2,5 : 1	20/50	8/12	31,80/31,8	25/50	30/75	14/14	8,4/8	22,8/21,1	47/30	21/18	9,8/15,9	9,9	355
9	10	A1-47-16-48	A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0 - A1-47-16-48	3 : 1	16/48	8/12	26,10/72,5	20/50	24/72	14/14	8,3/8	22,6/21,3	45/28	22/18	9,3/16,8	5,8	380
10	2	A1-47-16-64	A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0 - A1-47-16-64	4 : 1	16/64	8/20	25,90/96,5	20/70	24/96	14/14	7,3/8	21,8/22,4	56/30	21/19	8,2/19	7,8	842

商品描述

Engrenage spiro-conique en acier Module 1,0 - modèle A1-47- Couple spiro-conique

Matières
• Acier 42CrMo4.

Caractéristiques
• Denture spirale cyclo-palloide.
• Flancs de dents trempés par induction.
• Qualité de denture : 8 DIN 3967.
• Angle des axes : 90°.
• Moyeux et alésages non trempés.

Utilisation
• Les roues fonctionnent par paire au rapport indiqué dans le tableau.
• L'ensemble de ces deux roues forme un engrenage

Sur demande
• Livrable avec rainure de clavette.
