A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5

Fabricant	MICHAUD CHAILLY
Désignation	A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5 - A1-49-18-18
Référence fabricant	A1-49-18-18
Rapport	1 : 1
Nombre de dents	18
d1 H7 (mm)	10
d2 (mm)	41,70
d3 (mm)	30
d4 (mm)	39,6

b (mm)	10
l1 (mm)	8
l2 (mm)	20,3
l3 (mm)	32
l4 (mm)	17
l5 (mm)	13,2
Couple (Nm)	15,9
Poids (g)	209

CAD 模型

询价

产品选择

Index	Selector	Référence fabricant	Désignation	Rapport	Nombre de dents	d1 H7 (mm)	d2 (mm)	d3 (mm)	d4 (mm)	b (mm)	l1 (mm)	l2 (mm)	l3 (mm)	l4 (mm)	l5 (mm)	Couple (Nm)	Poids (g)
1	1	A1-49-18-18	A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5 - A1-49-18-18	1 : 1	18	10	41,70	30	39,6	10	8	20,3	32	17	13,2	15,9	209
2	3	A1-49-24-24	A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5 - A1-49-24-24	1 : 1	24	10	54,90	35	52,8	14	8	22,6	38	20	12,7	21,2	408
3	4	A1-49-28-28	A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5 - A1-49-28-28	1 : 1	28	12	63,70	40	61,6	14	8	23,2	43	20	13,3	34,5	576
4	5	A1-49-14-17	A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5 - A1-49-14-17	1,214 : 1	14/17	12/15	41,02/48,91	22/30	38,71/47	11,5/11,5	11/11	24,24/23,91	38/34,8	21,14/20,91	15,36/16,60	14,1	236
5	6	A1-49-13-18	A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5 - A1-49-13-18	1,385 : 1	13/18	12/15	36,72/48,51	22/30	33,94/47	10/10	11/11	23,99/24,9	38,5/34,8	21,59/20,9	15,88/19,05	11,3	216
6	7	A1-49-16-24	A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5 - A1-49-16-24	1,5 : 1	16/24	10/10	37,8/54,4	30/35	35,8/52,8	10/10	8/8	18,8/21,1	36/32	17/17	10,5/15,6	14,3	273
7	8	A1-49-16-32	A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5 - A1-49-16-32	2 : 1	16/32	10/12	38/71,7	30/45	35,2/70,4	12/12	8,4/8	21,2/21	45/32	19/17	10,5/15,7	14,4	435
8	9	A1-49-16-40	A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5 - A1-49-16-40	2,5 : 1	16/40	10/16	38/89,1	30/60	35,2/88	13/13	7,5/8	21,6/20,6	53/32	20/16	9,6/15,8	14,5	624
9	10	A1-49-10-30	A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5 - A1-49-10-30	3 : 1	10/30	8/12	26/66,6	17/40	22/66	11/11	8/8	20,1/21,3	42/28	19/17	9,6/17,8	9,1	380
10	2	A1-49-11-44	A1-49 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,5 - A1-49-11-44	4 : 1	11/44	8/20	27,8/97,3	20/70	24,2/96,8	12/12	8/8	20,7/21,9	57/30	19/17	9/19	11,3	775

商品描述

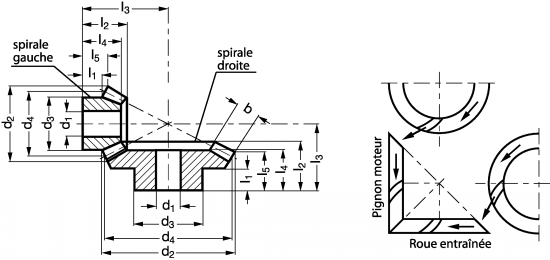

Engrenage spiro-conique en acier Module 1,5 - modèle A1-49- Couple spiro-conique

Matières
• Acier 42CrMo4.

Caractéristiques
• Denture spirale cyclo-palloide.
• Flancs de dents trempés par induction.
• Qualité de denture : 8 DIN 3967.
• Angle des axes : 90°.
• Moyeux et alésages non trempés.

Utilisation
• Les roues fonctionnent par paire au rapport indiqué dans le tableau.
• L'ensemble de ces deux roues forme un engrenage

Sur demande
• Livrable avec rainure de clavette.
