A1-53 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 3,5

Fabricant	MICHAUD CHAILLY
Désignation	A1-53 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 3,5 - A1-53-24-24
Référence fabricant	A1-53-24-24

CAD 模型

询价

产品选择

Index	Selector	Référence fabricant	Désignation
1	1	A1-53-24-24	A1-53 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 3,5 - A1-53-24-24
2	2	A1-53-25-25	A1-53 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 3,5 - A1-53-25-25
3	3	A1-53-26-26	A1-53 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 3,5 - A1-53-26-26
4	4	A1-53-13-26	A1-53 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 3,5 - A1-53-13-26
5	5	A1-53-10-25	A1-53 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 3,5 - A1-53-10-25
6	6	A1-53-10-30	A1-53 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 3,5 - A1-53-10-30

商品描述

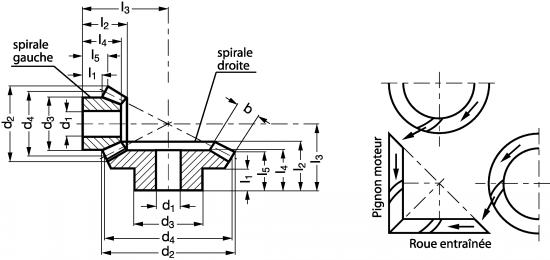

Engrenage spiro-conique en acier Module 3,5 - modèle A1-53- Couple spiro-conique

Matières
• Acier 16MnCr5.

Caractéristiques
• Denture spirale cyclo-palloide.
• Flancs de dents trempés par induction.
• Qualité de denture : 8 DIN 3967.
• Angle des axes : 90°.
• Moyeux et alésages non trempés.

Utilisation
• Les roues fonctionnent par paire au rapport indiqué dans le tableau.
• L'ensemble de ces deux roues forme un engrenage.

Sur demande
• Livrable avec rainure de clavette.

文件

Engrenage spiro-conique en acier - A1-53

https://www.michaud-chailly.fr/fr/engrenage-spiro-conique-acier-module-3-5-a1-53/
