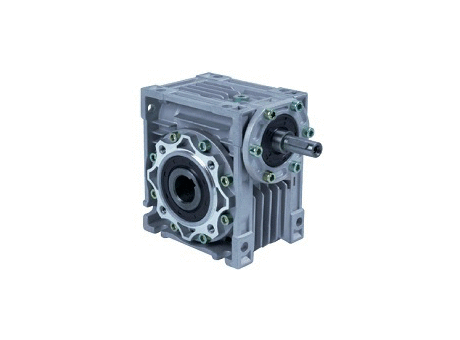

PHM 75 - Motoréducteur

Fabricant	PRUD'HOMME TRANSMISSIONS
Désignation	Motoréducteurs - PHM7510790B5
Référence	PHM7510790B5

CAD 模型

询价

产品选择

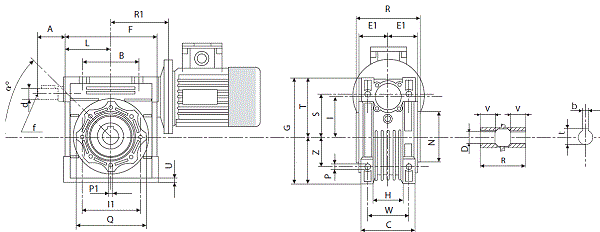

Index	Selector	Référence	Taille Carter	Rapport Réduction	Moteur	Position	Bride	α	Masse (kg)	b (mm)	b1 (mm)	dj6 (mm)	f (mm)	l1 (mm)	t (mm)	t1 (mm)	A (mm)	B (mm)	C (mm)	D h7 (mm)	E1 (mm)	F (mm)	G (mm)	H (mm)	I (mm)	L (mm)	N h8 (mm)	P (mm)	P1 (mm)	Q (mm)	R (mm)	R1 (mm)	S (mm)	T (mm)	U (mm)	V (mm)	W (mm)	Z (mm)
1	1	PHM7510790B5	75	7,5	90	B3	B5	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
2	2	PHM7510790B14	75	7,5	90	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
3	3	PHM75107100B14	75	7,5	100	B3	100B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
4	4	PHM7511090B5	75	10	90	B3	B5	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
5	5	PHM7511090B14	75	10	90	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
6	6	PHM75110100B14	75	10	100	B3	100B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
7	7	PHM7511590B5	75	15	90	B3	B5	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
8	8	PHM7511590B14	75	15	90	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
9	9	PHM75115100B14	75	15	100	B3	100B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
10	10	PHM7512080B5	75	20	80	B3	B5	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
11	11	PHM7512080B14	75	20	80	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
12	12	PHM7512090B14	75	20	90	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
13	13	PHM7512580B5	75	25	80	B3	B5	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
14	14	PHM7512580B14	75	25	80	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
15	15	PHM7512590B14	75	25	90	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
16	16	PHM7513080B5	75	30	80	B3	B5	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
17	17	PHM7513080B14	75	30	80	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
18	18	PHM7513090B14	75	30	90	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
19	19	PHM7514080B5	75	40	80	B3	B5	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
20	20	PHM7514080B14	75	40	80	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
21	21	PHM7514090B14	75	40	90	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
22	22	PHM7515071B5	75	50	71	B3	71B5	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
23	23	PHM7515080B14	75	50	80	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
24	24	PHM7515090B5	75	50	90	B3	B5	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
25	25	PHM7515090B14	75	50	90	B3	B14	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
26	26	PHM7516071B5	75	60	71	B3	71B5	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
27	27	PHM7516080B5	75	60	80	B3	B5	45°	8,5	8	8	24	M8	115	31,3	27	50	120	120	28	27	172	205	72	75	86	95	11	8xM8x14	140	120	112,5	93	119	10	40	90	60
