Ejector module ecoPump SEP



Manufacturer	SCHMALZ
Description	Ejector module
Part number	10.02.01.01341
Selection	SEP HF 2 03 7

CAD 模型

询价

产品选择

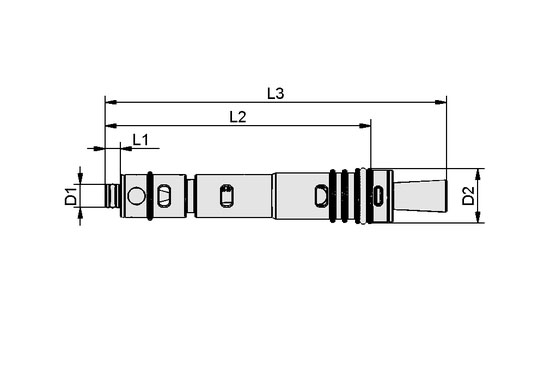

Index	Selector	ArtNo	Type	D1 (mm)	D2 (mm)	L1 (mm)	L2 (mm)	L3 (mm)
1	1	10.02.01.01341	SEP HF 2 03 7	4.4	6.8	3.5	20.1	33
2	2	10.02.01.01343	SEP HF 2 06 13	5.4	12.8	5	41.5	55.5
3	3	10.02.01.02005	SEP HF 2 18 22	10.8	21.8	8	-	92.4
4	4	10.02.01.01344	SEP HF 3 06 13	5.4	12.8	5	63.5	81.5
5	5	10.02.01.01347	SEP HF 2 13 22	10.8	21.8	8	67.5	92
6	6	10.02.01.01348	SEP HF 3 13 22	10.8	21.8	8	103	146
7	7	10.02.01.01393	SEP HV 2 04 7	4.4	6.8	3.5	20.1	33
8	8	10.02.01.01394	SEP HV 2 07 13	5.4	12.8	5	41.5	55.5
9	9	10.02.01.01395	SEP HV 3 07 13	5.4	12.8	5	63.5	81.5
10	10	10.02.01.01396	SEP HV 2 16 22	10.8	21.8	8	67.5	92
11	11	10.02.01.01397	SEP HV 3 16 22	10.8	21.8	8	103	146
12	12	10.02.01.01406	SEP HV 2 07 13 S	5.4	12.8	5	41.5	55.5
13	13	10.02.01.01407	SEP HV 3 07 13 S	5.4	12.8	5	63.5	81.5
14	14	10.02.01.01410	SEP HV 2 16 22 S	10.8	21.8	8	67.5	92
15	15	10.02.01.01411	SEP HV 3 16 22 S	10.8	21.8	8	103	146
16	16	10.02.01.01630	SEP HF 3 18 22	10.8	21.8	8	103	146
17	17	10.02.01.01631	SEP HV 3 20 22	10.8	21.8	8	103	146
