Holder system HT-SE



Manufacturer	SCHMALZ
Description	Holder tooling sensor
Part number	10.07.06.00471
Selection	HT-SE A2 25 M18x1

CAD 模型

询价

产品选择

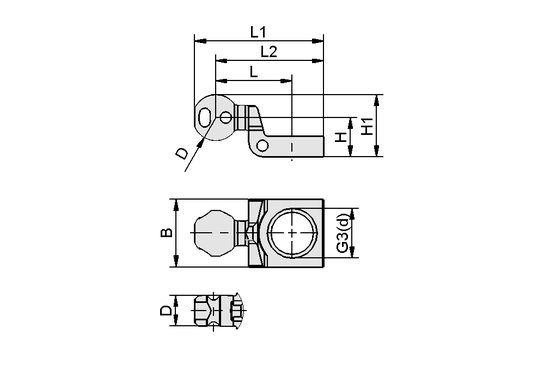

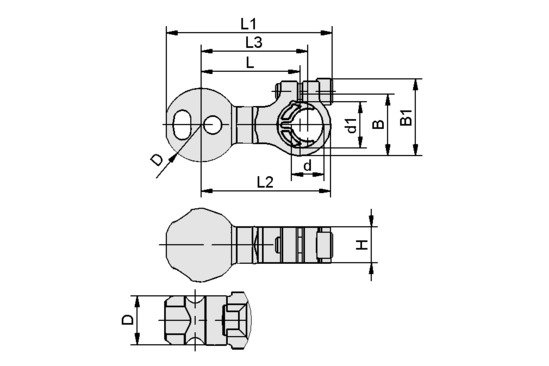

Index	Selector	Type	B (mm)	B1 (mm)	d (mm)	d1 (mm)	D (mm)	G3	H (mm)	H1 (mm)	L (mm)	L1 (mm)	L2 (mm)	L3 (mm)
1	1	HT-SE A2 25 M18x1	25	-	-	-	19	M18x1-IG	24.5	34	41.3	72.5	60.8	-
2	2	HT-SE A2 42 30.1	42	-	30.1	-	19	-	24.5	34	41.3	72.5	60.8	-
3	3	HT-SE A3 25 M18x1	25	-	-	-	28.5	M18x1-IG	24.5	38.8	47.5	80	67	-
4	4	HT-SE A3 42 30.1	42	-	30.1	-	28.5	-	24.5	38.8	47.5	80	67	-
5	5	HT-SE A5 25 M18x1	25	-	-	-	32	M18x1-IG	24.5	40.5	47.5	82	67	-
6	6	HT-SE A5 42 30.1	42	-	30.1	-	32	-	24.5	40.5	47.5	82	67	-
7	7	HT-SE-U A2 12/18	24	30	12	18	19	-	14	-	34	55	46	37.1
8	8	HT-SE-U A3 12/18	24	30	12	18	28.5	-	14	-	38.5	64.5	50.5	41.6
9	9	HT-SE-U A5 12/18	24	30	12	18	32	-	14	-	38.5	66.5	50.5	41.6
10	10	HT-SE-U A3 13.2/18	24	32.3	13.2	18	28.5	-	14	-	38.5	64.5	50.5	38.5

联系供应商
